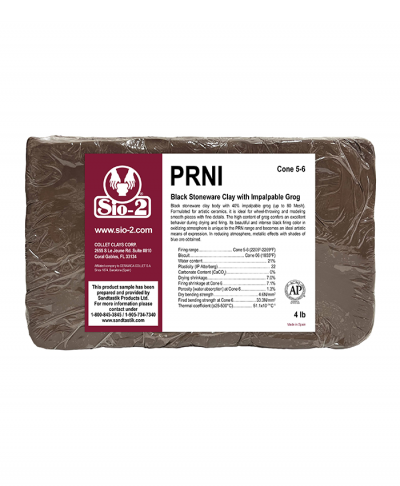

Sio-2 - PRNI Grogged Black - 極細砂黑土

燒製溫度：1200°C - 1240°C (Cone 5-7)

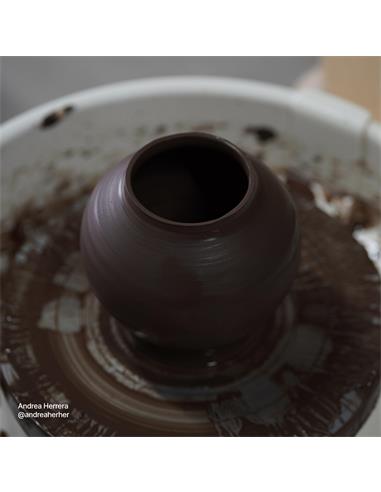

高溫黑色陶土，含有的40%幼細的火砂(0-0.2mm)，適合拉坯及製作細緻塑像，亦可用於微濕的擠壓機體及用作食具。

黑色陶土，含40%超細砂粒（0-0.2毫米，最高可達80目）。專為藝術陶瓷而配製，是拉坯成型和製作精細光滑陶器的理想之選。高砂粒含量賦予其優異的乾燥和燒製性能。在氧化氣氛下燒製，其呈現美麗濃鬱的黑色，這是PRN系列產品的獨特之處，使其成為理想的藝術表現媒介。在還原氣氛下，則呈現出帶有藍色調的金屬光澤。符合ISO 6486標準，適用於餐具（食品安全）。以擠壓成型（濕坯）形式供應。

燒成溫度範圍*：  1200-1240℃ /錐度 5-6
燒溫度：1000℃ / 錐度 06
含水量：21%
可塑性（IP Atterberg）：19
碳酸鹽含量（CaCO3）：0%
乾燥收縮率：8.2%
1240℃燒成收縮率：5.4%
1240℃孔隙率（吸水率）：4.0%
乾態彎曲強度：5.9 N/mm²
1240℃燒成彎曲強度：51.4 N/mm²
1240℃熱係數（25-500℃）：63.8×10⁻⁷℃⁻¹

在美國和加拿大有售。 ACMI AP 認證。符合 ASTM D-4236 標準。

釉料使用建議：
請使用無鋅（Zn-free）釉料，以防止氣泡或變色等意外反應。其他可能發生反應的元素包括鋯（Zr）和錫（Sn）。我們建議您諮詢常用的釉料供應商，以確保其與此陶瓷坯體相匹配。
請勿使用低熱膨脹係數的釉料（25-300℃ < 60×10⁻⁷℃⁻¹）。 PRN 陶土經高溫燒製後，在 100 至 200℃ 範圍內具有較高的熱膨脹係數，這會導致釉料與坯體之間產生張力，尤其是在單面施釉的坯體上，這可能導致坯體在窯內冷卻過程中甚至之後（例如，向窯內倒入熱水時）破裂。請諮詢您常用的釉料供應商，以確保您使用的釉料具有中高熱膨脹係數（a25-300ºC >60x10-7ºC-1）。

(*) 此燒製溫度範圍建議用於使陶土在常規燒製條件下發揮最佳性能，包括技術特性和安全特性。為提供更全面的參考，顏色樣品可能顯示超出建議範圍的溫度，但這些樣品均在受控條件下燒製。錐度當量根據奧頓表計算，適用於自支撐錐、常規SSB和150℃/小時的加熱速率。

產地：西班牙
